Toodete kirjeldus
Toote spetsifikatsioonid
| Standardid | ASTM A213, ASTM A269, ASTM A312, EN 10216-5 |
| Terase klassid | TP304, TP304L, TP316, TP316L, dupleks 2205 |
| Samaväärsed standardid | EN (1.4301, 1.4404, 1.4462), DIN (X5CrNi18-10) |
| Toru välisläbimõõt | 19 mm – 76 mm |
| Seina paksus (WT) | 2,0 mm – 8,0 mm |
| Toru pikkus | Kuni 18 meetrit |
| Uime kõrgus | 8 mm – 20 mm |
| Uimede paksus | 0,8 mm – 1,5 mm |
| Fin Pitch | 4–11 FPI |

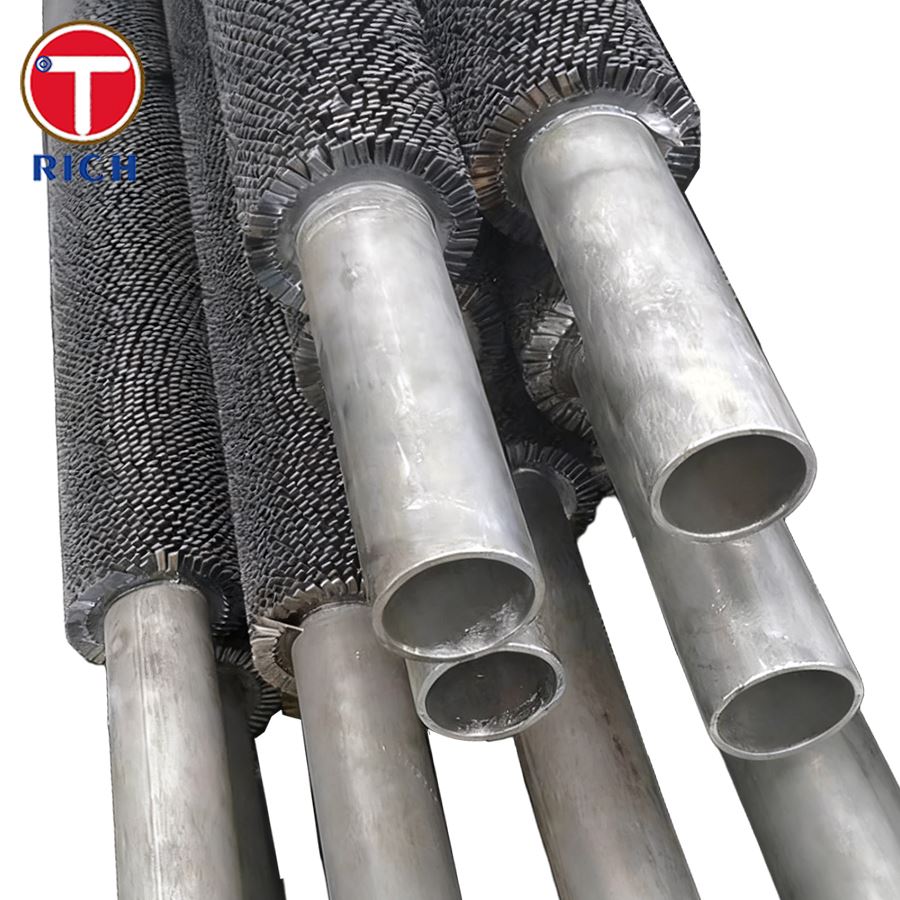

Sakiline uimetoru on võimeline stabiilselt töötama pikema aja jooksul töötemperatuuridel kuni 600 kraadi; Täpsemalt saab roostevaba terast 304 pidevalt kasutada temperatuuril alla 540 kraadi, samas kui 316 liitrit pakub isegi suurepärast stabiilsust kõrgel temperatuuril.
Sakiline uime disain laiendab oluliselt soojusvahetuse pindala (suurendab soojuse hajumise pindala enam kui kaheksa korda suurem kui palja toru puhul) ja tekitab õhuvoolu läbimisel intensiivse turbulentsi. Selle tulemuseks on 30% kuni 50% parem soojusülekande efektiivsus võrreldes tavaliste sirgete -uimedega torudega. Lisaks tagab kõrgsageduskeevitusprotsess metallurgilise sideme ribide ja alustoru vahel, andes tõmbetugevuse üle 200 MPa.
Roostevaba terase sile pind -koos sakilise struktuuriga, mis muudab vedeliku voolu suunda,{1}}minimeerib tolmu ja tahkete osakeste kogunemist. Järelikult on selle saastumisekindlus võrreldes süsinikterasest ribidega torudega paranenud üle 40%, mistõttu sobib see ideaalselt soojusvahetusrakendusteks, mis hõlmavad tolmu -koormatud suitsugaase elektritootmises.
Kohandatud teenused
- TORICH pakub kohandatud mõõtmisteenust alustoru välisläbimõõdule (19 mm – 76 mm), seinapaksusele (2,0 mm – 8,0 mm), ribi kõrgusele (8 mm – 20 mm), ribide paksusele (0,8 mm – 3,5 mm) ja ribide sammudele (3 mm – 75 mm).
- Toetame spetsiaalsete konfiguratsioonide-, nagu U--, L-- ja serpentiinstruktuuride-kohandamist, et mahutada elektritootmisseadmetes sageli leiduvaid kitsaid paigaldusruume; Samuti saab kohandada uimede paigutuse mustreid (reas või astmeliselt).
- Pakume erinevaid lõpp{0}}viimistlusteenuseid, sealhulgas faasimist, soonimist ja keermestamist.
Keemiline koostis
| Element | C (%) | Mn (%) | Si (%) | P (%) | S (%) | Cr (%) | Ni (%) | E (%) |
|---|---|---|---|---|---|---|---|---|
| 304 | Väiksem või võrdne 0,08 | Väiksem või võrdne 2,00 | Väiksem või võrdne 1,00 | Väiksem või võrdne 0,045 | Väiksem või võrdne 0,030 | 18.0–20.0 | 8.0–10.5 | - |
| 316 | Väiksem või võrdne 0,08 | Väiksem või võrdne 2,00 | Väiksem või võrdne 1,00 | Väiksem või võrdne 0,045 | Väiksem või võrdne 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| 321 | Väiksem või võrdne 0,08 | Väiksem või võrdne 2,00 | Väiksem või võrdne 1,00 | Väiksem või võrdne 0,045 | Väiksem või võrdne 0,030 | 17.0–19.0 | 9.0–12.0 | - |
| 409 | Väiksem või võrdne 0,08 | Väiksem või võrdne 1,00 | Väiksem või võrdne 1,00 | Väiksem või võrdne 0,045 | Väiksem või võrdne 0,030 | 10.5–11.75 | Väiksem või võrdne 0,50 | - |
Mehaanilised omadused
| Kinnisvara | Tõmbetugevus (MPa) | Saagistugevus 0,2% (MPa) | Pikendus (%) | Kõvadus (HB) |
| 304 | Suurem või võrdne 520-ga | Suurem kui 205 või sellega võrdne | Suurem või võrdne 40 | Vähem kui 90 või sellega võrdne |
| 316 | Suurem kui 515 või sellega võrdne | Suurem kui 205 või sellega võrdne | Suurem või võrdne 40 | Vähem kui 90 või sellega võrdne |
| 321 | Suurem kui 515 või sellega võrdne | Suurem kui 205 või sellega võrdne | Suurem või võrdne 40 | Vähem kui 90 või sellega võrdne |
| 409 | Suurem kui 380 või sellega võrdne | Suurem kui 170 või sellega võrdne | Suurem või võrdne 20-ga | Väiksem või võrdne 88-ga |
Võimalikud alternatiivsed hinded
- Äärmiselt kõrge{0}}temperatuuri töötingimuste jaoks on TP310S sobiv valik; see võib töötada pidevalt temperatuuril alla 850 kraadi ja kehtib ülikriitiliste energiatootmisseadmete, kõrge-temperatuuriliste suitsugaaside soojusvahetite ja sarnaste seadmete kohta.
- Elektritootmistööstuses -eriti nõudlikes keskkondades, nagu suitsugaaside väävlitustamise süsteemid (FGD) ja suitsugaaside kõrge-temperatuuri soojusvahetus, mis hõlmab kloori-2205 dupleksroostevaba terast, on soovitatav kasutada, kuna selle korrosioonikindlus ületab 316 liitrit.
rakendusalad
- Soojuselektrijaamade katlasüsteemides kasutatakse neid peamiselt ökonomaiserites, õhueelsoojendites, suitsugaaside heitsoojuse taaskasutusseadmetes jms.
- Hüdroelektrienergia tootmisel kasutatakse neid hüdro-turbiinide generaatorite õhujahutites, generaatoriüksuste määrdeõlijahutites, jahutusvee soojusvahetussüsteemides ja muudes sarnastes rakendustes.
- Kombineeritud-tsükliga elektrijaamades kasutatakse neid soojustagastusega aurugeneraatorites (HRSG).
- Tuumaelektrijaamades kasutatakse neid toiteveesoojendites, lisajahutussüsteemide soojusvahetites ja muudes kriitilistes seadmetes.
- Serrated Finned Tube'i kasutatakse ka heitsoojuse taaskasutamiseks jäätme{0}}to-energiapõletustehastes, suitsugaaside väävlitustamise (FGD) süsteemides ning heitsoojuse taaskasutamiseks tööstuslikes ahjudes ja ahjudes.
Toodete näitus
Testimisseadmed
Tehase seadmed
Marineerimisseadmed
Toodete pakett
KKK
K: Mis on maksimaalne töötemperatuur?
V: See võib ulatuda kuni 600 kraadini, sõltuvalt materjali klassist.
K: Kuidas valida sobivat materjali (304 vs . 316L)?
V: Kui töökeskkond hõlmab tavalisi suitsugaase, õhku või mageveekeskkonda ja temperatuur on alla 540 kraadi või sellega võrdne, on TP304/304L sobiv valik. Kui aga töökeskkond sisaldab kloriidioone (nt rannikuelektrijaamades või merevee jahutussüsteemides), väävlit{6}}kandvaid suitsugaase või väga söövitavat keemilist keskkonda, on soovitatav kasutada TP316/316L.
K: Milliseid kontrolle tehakse?
V: PMI, UT, pöörisvoolu testimine ja hüdrostaatiline testimine.
