Toodete kirjeldus
Toote spetsifikatsioonid
| Standardid | ASTM A269, ASTM A632, SEMI F19, SEMI F20 |
| Terase klassid | TP316L (UNS S31603) |
| Samaväärsed standardid | EN 10216-5: 1.4404 / 1.4435;JIS G3459: SUS316L;ASME BPVC Section II SA-269 TP316L. |
| Välisläbimõõt (OD) | 1/8–4 tolli (3,18–101,6 mm) |
| Seina paksus (WT) | 0,035–0,120 tolli (0,89–3,05 mm) |
| Pikkus | Kuni 12m või mähise vorm |
| Pinnatöötlus | Elektropoleeritud (EP), särav lõõmutatud (BA) |
| Tootmisprotsess | Külm-tõmmatud / külm{1}}valtsitud |
| Seisund | Lahus lõõmutatud, puhta ruumiga pakitud, topeltkottides |
TP316L sisaldab 2,0–3,0% molübdeeni, millel on suurepärane vastupidavus punkt- ja pragukorrosioonile (PREN suurem või võrdne 24), mis on oluliselt parem kui 304L. Kemikaalide transpordi tingimustes, nagu HCl, HF ja NH₄OH, mida tavaliselt leidub pooljuhtide märgpuhastusjaamades ja söövitusseadmetes, näitab TP316L elektropoleeritud SS-toru madalam korrosioonikiirus.

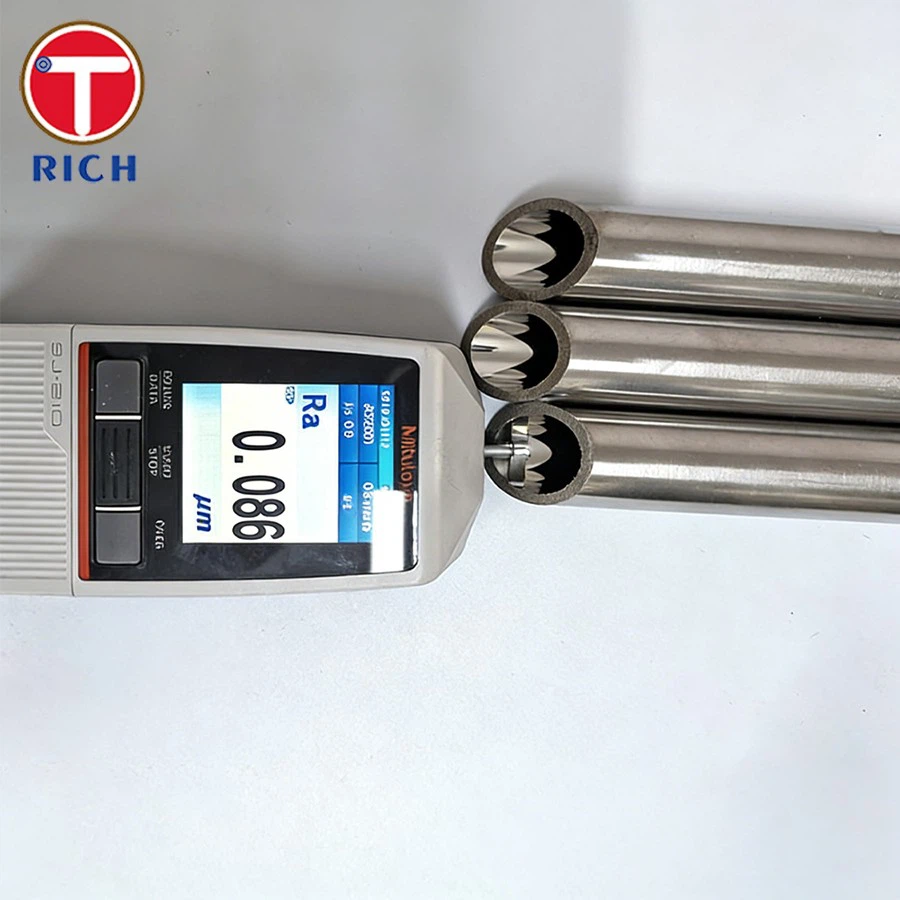

Torustik läbib külmtöötlemise ja pinna elektropoleerimise, saavutades pinna kareduse Ra, mis on väiksem või võrdne 0,13 µm, vähendades vedeliku takistust ja muutes selle sobivaks UHP gaasisüsteemidele.
Kohandatud teenused
- TORICH pakub kohandatud mõõtmeid ja tolerantse, mille välisläbimõõt ja seinapaksus on täpselt reguleeritud ±0,025 mm-ni, koos täppislõikamise ja jäsemete eemaldamisega.
- Torud läbivad lõpliku puhastamise ja tolmuvaba -kuivatamise ISO klassi 5 (klass 100) puhasruumis, millele järgneb vaakum- või lämmastikuga-puhastatud pakend kahe-- või kolmekordse-puhasruumi-kvaliteediga kottides koos jälgitava välismärgistusega.
- Saadaval on kohandatud torude{0}}otste töötlemise teenused, sealhulgas ruudu lõikamine ja faasimine, videomaki liitmikud, laiendus/äärik ning NPT või G keermestamine.
- Pakutakse kohandatud pinnakareduse valikuid: standardne EP (Ra vähem või võrdne 0,2 μm), kõrge-puhtusastmega EP (Ra vähem kui 0,15 μm) ja üli-kõrge-puhtusega EP (sisepinna Ra vähem kui 0,1 μm).
Keemiline koostis
| Element | C | Mn | P | S | Si | Kr | Ni | Mo |
|---|---|---|---|---|---|---|---|---|
| TP316L (%) | Väiksem või võrdne 0,030 | Väiksem või võrdne 2,00 | Väiksem või võrdne 0,045 | Väiksem või võrdne 0,030 | Väiksem või võrdne 1,00 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
Mehaanilised omadused
| Kinnisvara | Tõmbetugevus (MPa) | Saagi tugevus (MPa) | Pikendus (%) | Kõvadus (HB) |
| Väärtus | Suurem või võrdne 485-ga | Suurem kui 170 või sellega võrdne | Suurem kui 35 või sellega võrdne | Väiksem või võrdne 95-ga |
Võimalikud alternatiivsed hinded
- Kui esmatähtis on kulu, on TP304L valik; see ei sisalda molübdeeni ja on odavam kui TP316L, kuigi sellel on madalam punktkorrosioonikindlus, mistõttu sobib see lahtiselt gaasisüsteemidele rajatistes, mis kasutavad küpseid protsessisõlmi laiusega 28nm ja rohkem.
- 316L VAR on esmaklassiline uuendus; see pakub kõrgemat materjalipuhtust ja vähem pinnadefekte, mistõttu sobib see kriitiliste protsessigaasitorustike jaoks kõige arenenumates tootmissõlmedes (7 nm ja alla selle).
- Äärmiselt söövitavates keskkondades,-nt vesinikfluoriidhapet, kontsentreeritud vesinikkloriidhapet või fluori{1}}sisaldavaid kemikaale,-kus TP316L ei sobi, on Hastelloy C-22 mõistlik valik, mille PREN väärtus ületab 42.
rakendusalad
- UHP gaasivarustussüsteemid– Kõrge -puhtusastmega gaasijaotus N₂, O2, H₂, Ar, He ja spetsiaalsete pooljuhtgaaside jaoks.
- Kemikaalide jaotussüsteemid (CDS)– kõrge{0}}puhtusastmega protsessikemikaalide ja hapete ülekandmine.
- Ultrapuhta vee (UPW) süsteemid– Torustik pooljuht{0}}klassi ülipuhta vee jaotamiseks.
- Pooljuhtide protsessiseadmed– CVD, PVD, ALD, söövitus-, implanteerimis- ja difusiooniseadmete gaasi- ja keemilised ühendused.
- Gaasikapid ja klapikollektorikarbid– Gaasi juhtimis- ja jaotussüsteemide sisemised torud.
- Analüütiline aparatuur– kõrge{0}}puhtusastmega torud GC, MS, FTIR ja protsessi jälgimisseadmete jaoks.
Toodete näitus
Testimisseadmed
Tehase seadmed
Marineerimisseadmed
Toodete pakett
KKK
K: Milline on teie elektropoleeritud torude tüüpiline sisepinna viimistlus?
V: Kasutame elektropoleeritud roostevabast terasest torusid, mis vastavad ASTM A269 standarditele. Sisepind on äärmiselt sile, tüüpilise karedusega Ra 0,4 μm või sellega võrdne ja seda saab kliendi soovil täiendavalt viimistleda kuni Ra Less 0,15 μm.
K: Kuidas tagate torude suure{0}}mõõtmete täpsuse?
V: Mõõtmete täpsus tagatakse täppis külmtõmbamise, kontrollitud lõõmutamise ja elektropoleerimisprotsessi range kontrolliga. Iga toru läbib välisläbimõõdu, sisediameetri, seina paksuse, sirguse ja ovaalsuse kontrolli ning mõõtmistulemused registreeritakse Mill Test Certificate (MTC).
K: Kas see toru sobib orbitaalkeevituseks või TIG-keevituseks?
V: Jah. Meie torudel on suurepärane keevitatavus. Soovitatav on eelpuhastamine ja keevitusjärgne passiveerimine-või elektropoleerimine võib kõrge puhtusastmega süsteemides taastada torude pinna sileduse ja korrosioonikindluse.
